Trepikonsoolid TSS ja RVK

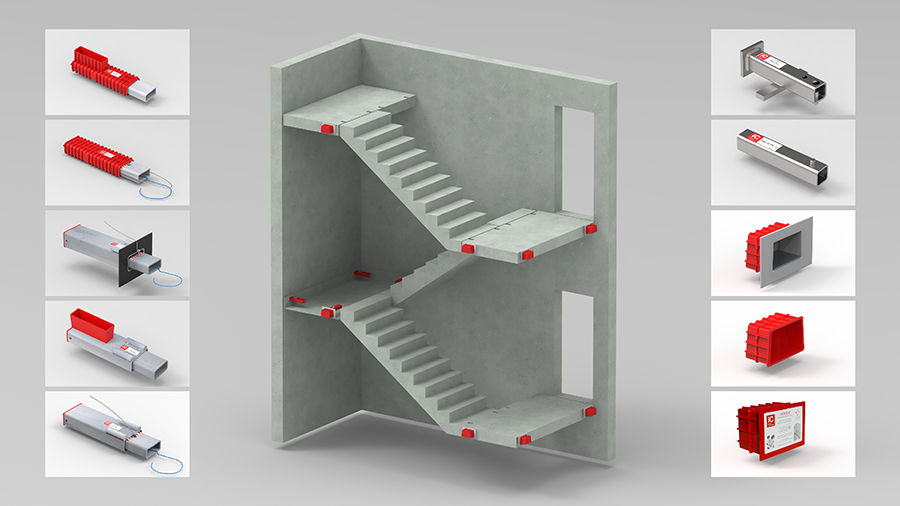

TSS ja RVK teleskoopkonsoolid on mõeldud betoontrepimademe kinnitamiseks trepikoja seinte külge.

Norra firma Invisible Connections (IC) trepikonsoolid kannavad trepimademe omakaalust ja kasuskoormusest tulenevad lõikejõud kandvatele trepikoja seintele teleskoopsete nelikanttorude abil. Konsoolid valatakse trepimademesse tehases ja trepikoja seina sisse jäetakse "tasku". Peale teleskooptoru paigaldamist ühendus betoneeritakse.

NB! 2022.aastal lõpetati TSS 41 ja RVK 41 tootmine, asenduseks uus lahendus -

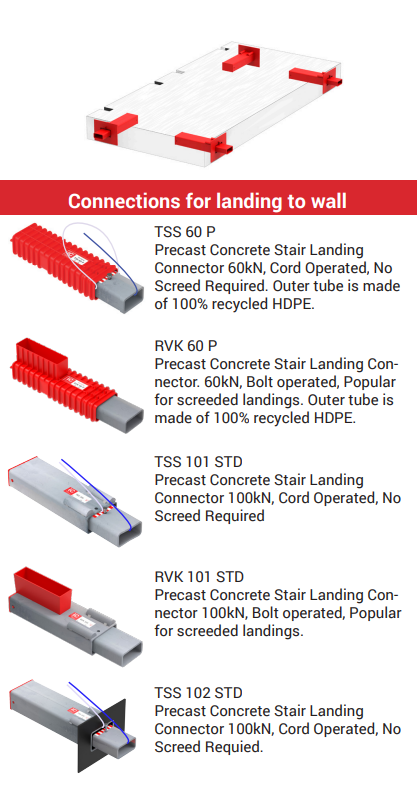

TSS 60 P ja RVK 60 P.

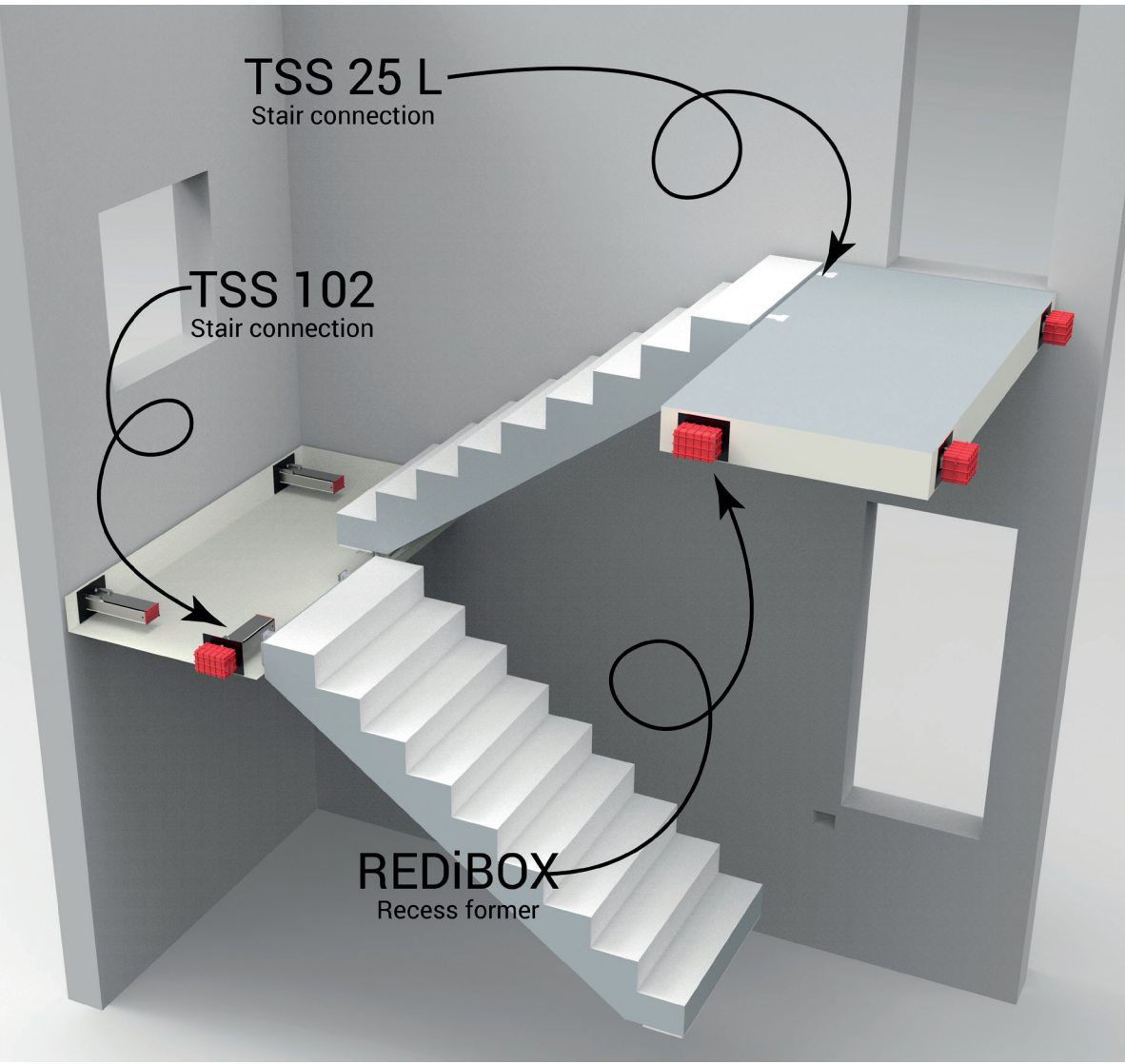

Uus lahendus trepi ja mademe ühenduseks-

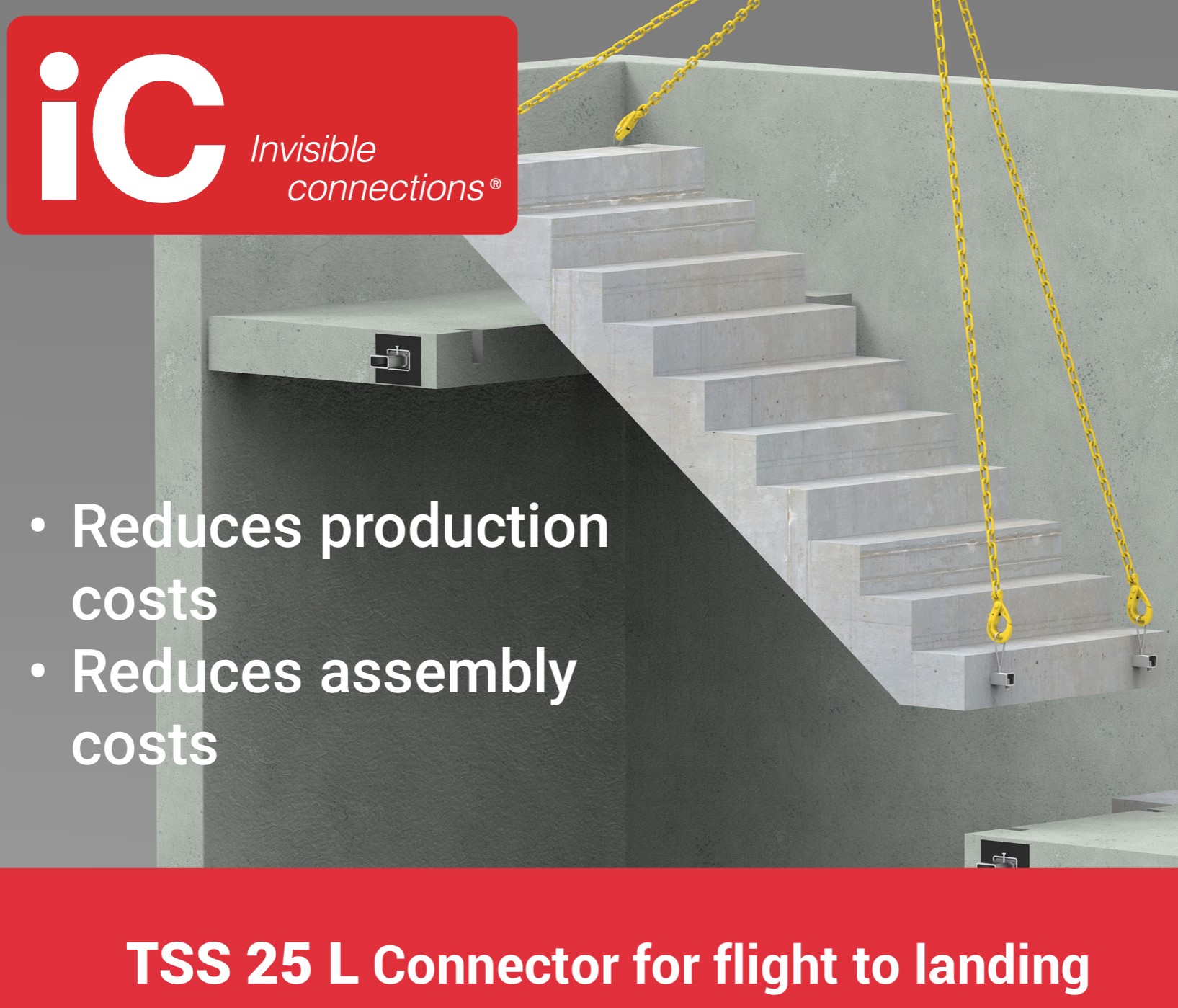

TSS 25 L ja TSS 20 FA.

Kasulikud lingid tootja Invisible Connections kodulehel:

TSS ja RVK ülevaade

TSS ja RVK tehniline info- arvutusprogramm, armeerimisskeemid jne.

Tekla Warehouse- trepikonsoolide komponendid ja lisaarmeeringu tööriist .

TSS ja RVK erilahenduse abil on võimalik vähendada betoontrepi sammukõla edasikandumist, vt lähemalt all.

Sammukõla summutamine

RVK 101 ja TSS 101 puhul saab sammukõla vähendada spetsiaalse lisatoote abil:

12-15 dB kummiplaat Rubber flange
20-25 dB "seinatasku" IC Box SRU

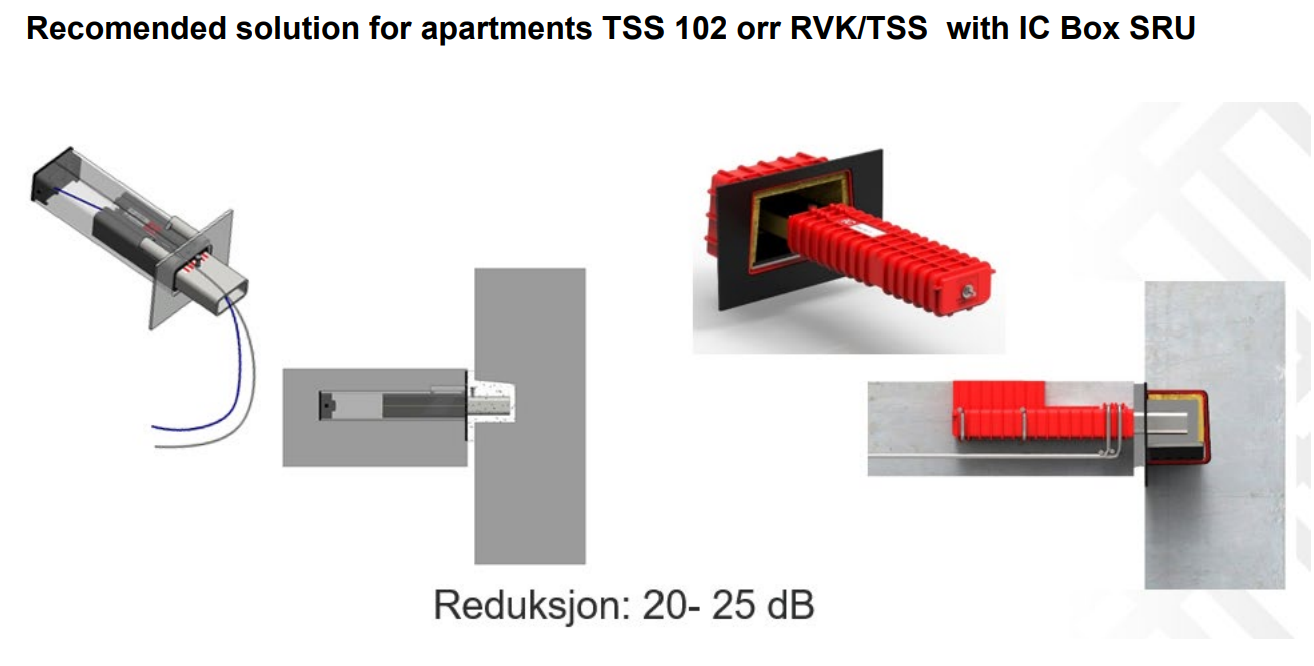

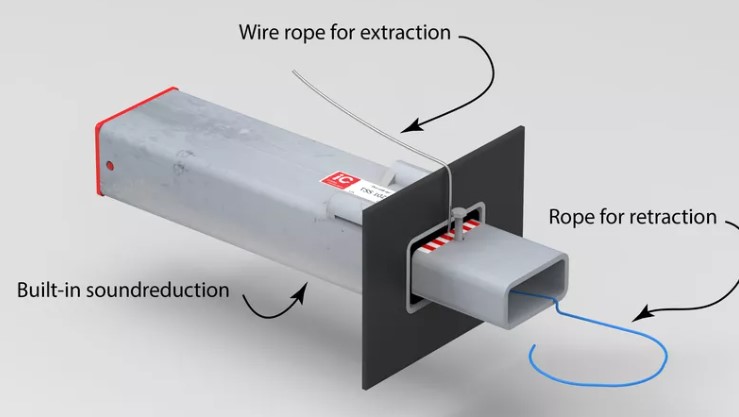

TSS 102 on komplektne mürasummutusega trepikonsool, mis vähendab sammukõla edasi-kandumist 20-25dB.

Mürasummutuse info- Memo 47

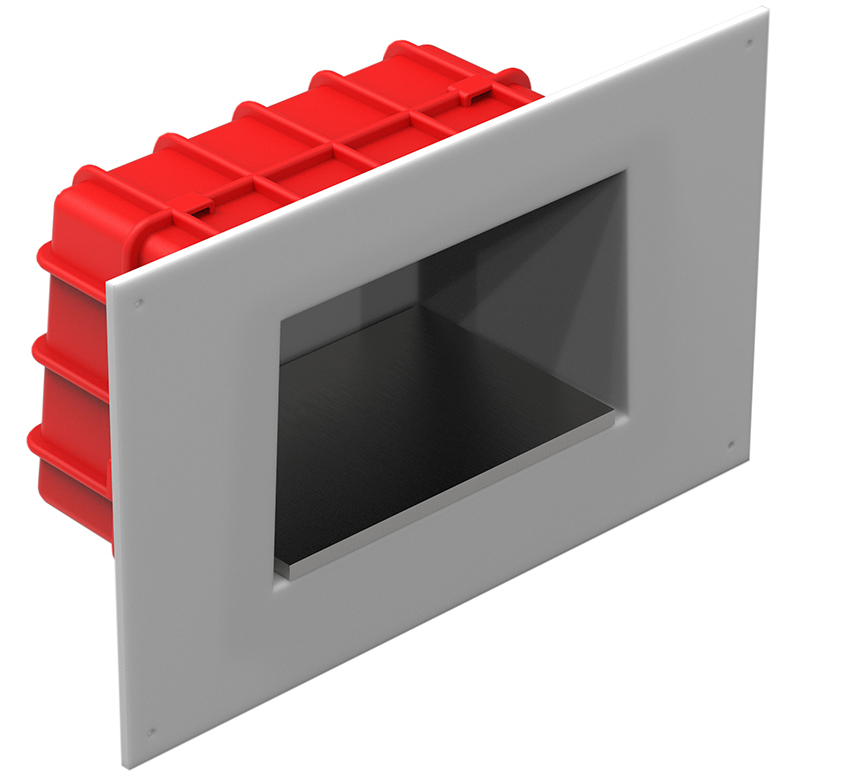

IC Box ja IC Box SRU on taaskasutatud plastikust seinasüvendi-element trepikonsoolidele TSS ja RVK.

IC Box paigaldatakse enne betoonivalu seinaraketise pinnale trepikonsooli asukohale naelte-, kruvide- või liimiga. Raketise eemaldamisel tuleb eemaldada ka IC Box-i kaas ja süvend on valmis trepiplaadi paigaldamiseks.

IC Box SRU (Sound Reduction) on mürasummutava funktsiooniga.

Soome ehitusturu jaoks on välja töötatud trepikonsool LEPO.

Lepo trepikonsooli kasutus-ja projekteerimisjuhis (FI)

LEPO puhul kasutatakse sammukõla summutamiseks neopreenplaate, mis asetatakse seinasüvendisse või seina ja trepi liitekohale - käyttoohje lk 15.IC kataloog - Stepsound Reduction

Küsi lisa
