VS-vaarnalenkit

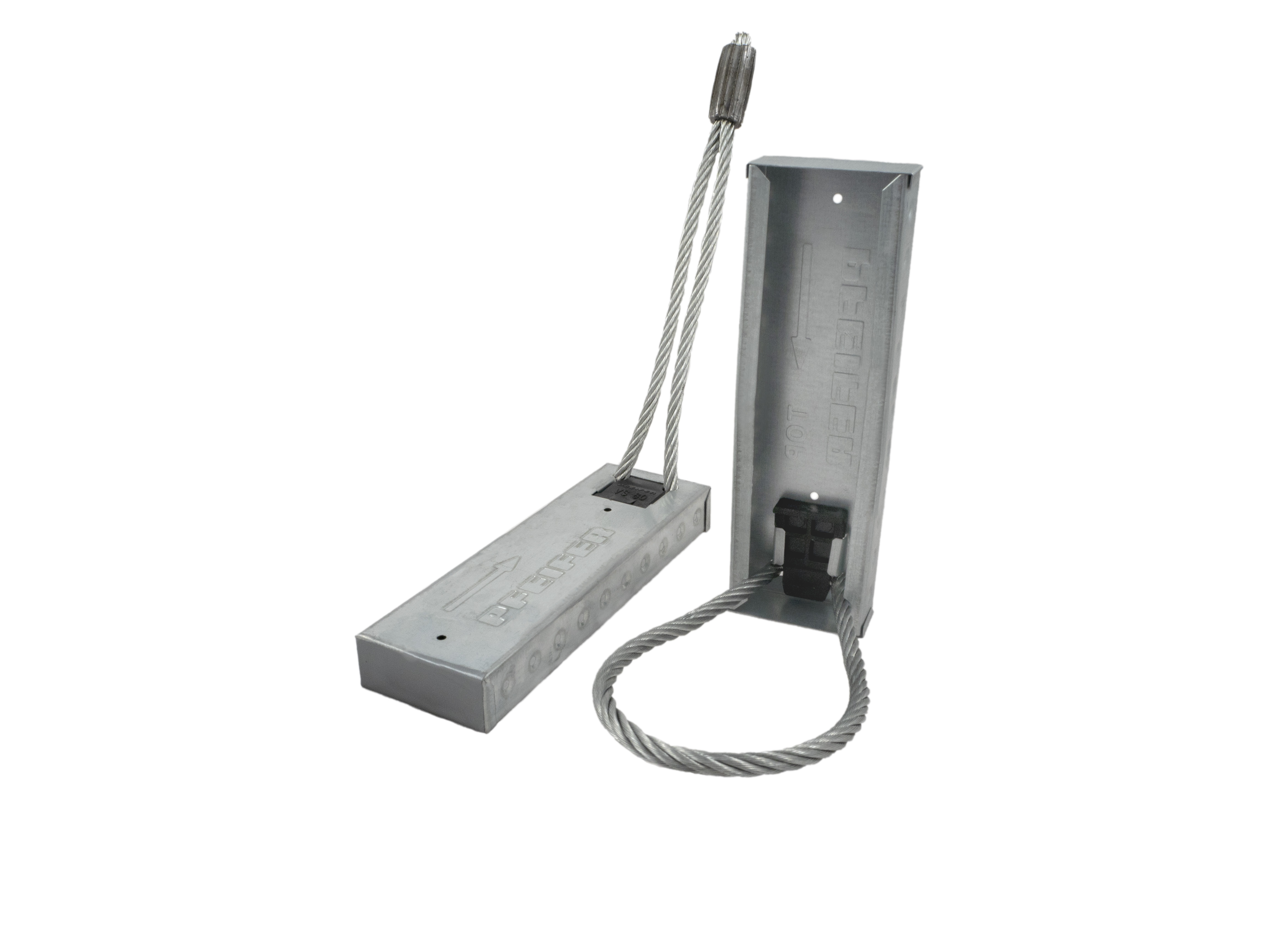

VS-vaarnalenkit koostuvat jäykästä teräskotelosta ja taipuisasta vaijerilenkistä. Vaijeri on yhdistetty lenkiksi ankkurikappaleena toimivalla puristeholkilla. VS-vaarnalenkeillä liitetään betonielementtejä ja -valuja toisiinsa.

Vaarnalenkkisaumoja voidaan käyttää nykyisin myös vetorasitetuissa saumoissa; vedetylle saumalle sauman suuntainen leikkauskestävyys on kuitenkin pienempi kuin ilman ulkoista vetorasitusta, kts. käyttöohje. Vaarnalenkkejä ei tule käyttää esim. dynaamisesti rasitetuissa saumoissa, kuten maanjäristyskuormat tmv. dynaamiset kuormat. Tarkemmat rajoitukset löydät käyttöohjeesta.

Vaarnalenkkien saumansuuntainen kestävyys saavutetaan asentamalla lenkit käyttöohjeen mukaisesti peltikotelon pidempi sivu saumansuuntaisesti ja lenkit vastakkain. VS-vaarnalenkit tulee asentaa sauman molemmin puolin samalle korkeudelle ja samoin päin (vaijerilenkit joko ylös tai alas, molemmissa liittyvissä elementeissä samoin päin). Saumaa (seinää) vastaan kohtisuoran kestävyyden saavuttaminen edellyttää seinän päiltä vaarnamaista muotoa ja riittävää seinän paksuutta, mitat tarkemmin käyttöohjeessa.

VS-K-käyttö- ja suunnitteluohje

VS-BY-5B-EC2-no120 käyttöseloste
